VOLVO 850 「フロントポジションランプLED化」



先日のオフ会にて850のフロントコーナーに点くポジションランプをLED化されている方を

多数拝見し挑戦してみました。（球も切れかかってるのも理由(^ ^;)）

850のポジション球は通常のウェッジ球ではなく、BA15sと言う規格のバルブです。

カーショップではBA15sのLEDは、どこへ行っても見つかりませんでした。

そこで、VOLVOLVOメンバーのCAR24さんよりウェッジ球のソケット部分が売っている

という情報を得ましたので、それを加工して作成してみました。


（BA15sとBA9sを間違って記載しておりました。正しいのはBA15sだそうです。）

----　2003.1.10　訂正　----


　まずは分解。ウインカーランプとポジション球がソケットに刺さってます。

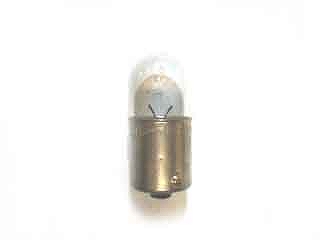

　これが問題のBA15sの5W球です。

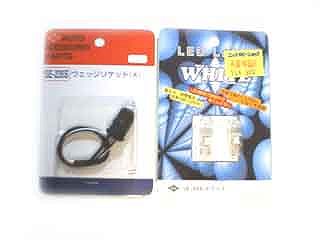

　今回用意した材料はこちら。ウェッジ球ソケット2個とウェッジLEDバルブ2個です。点灯見本も無いまま買っちゃいました(^ ^;)



　ウェッジソケットにウェッジLEDを差し込んでみました。BA15sに近いですね！！

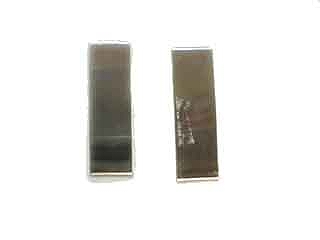

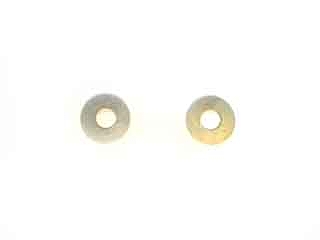

加工材料です。まず小さなワッシャー2枚・アルミの板2枚

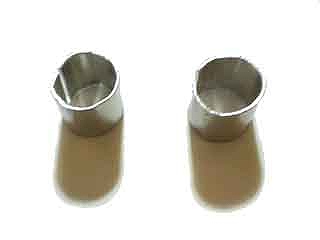

アルミの板は適当に丸く曲げる。

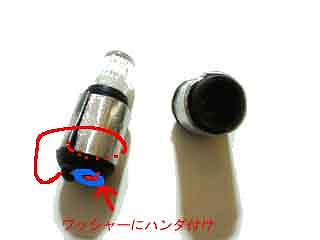

　途中の写真が無いですが、この様になります。ウェッジソケットから出る+線は5mmほどで切り落とし被服を剥き、ワッシャーをハンダ付けしました。マイナス線はＵ字型に曲げソケットの周りにぐるぐると・・・・。それをアルミの板でペンチで挟み込んで出来上がり！

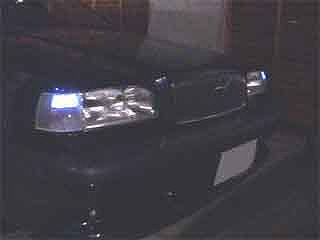

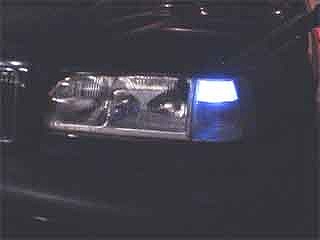

こんな感じになりました。白のＬＥＤ球を買ったのですが青っぽいですね。ちょっと下品かも・・・(^ ^;)

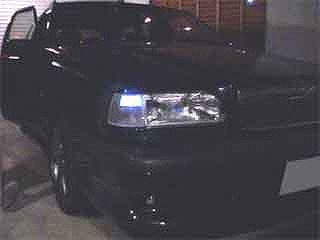

参考比較で以前のポジション球（ノーマル）の色です。HIDが点灯しているのでより黄色く感じるかも・・・明日にでもHID+LEDポジションで色合いをチェックしてみます。
